10kV en 20kV aansluiting: uw middenspanningsinstallatie van A tot Z
Wie een nieuw bedrijfspand bouwt, een zonnepark aansluit of snellaadinfrastructuur realiseert, komt al snel uit bij een 10kV- of 20kV-aansluiting. Die levert het vermogen dat u nodig heeft. Als ervaren installateur middenspanning ontwerpt, bouwt en levert M2E uw complete middenspanningsinstallatie op.
Grootverbruikaansluiting of 10/20kV-station nodig? Vraag een offerte aan: reactie binnen 1 dag.
Offerte aanvragenVraag een offerte aan voor uw middenspanningsinstallatie
Vul het formulier in. U ontvangt binnen 1 dag een reactie van een van onze adviseurs middenspanning.
- Levertijd vanaf 8 weken
- Reactie binnen 1 dag
- 250 kVA tot 3.150 kVA
- Liever bellen? 085 800 1444
Wat is middenspanning?
De meeste mensen kennen elektriciteit als 230 volt (het stopcontact) of 400 volt (de krachtstroom voor zware apparatuur). Maar voordat deze spanning uw pand bereikt, wordt de elektriciteit over het landelijke net getransporteerd op veel hogere spanningen. Het hoogspanningsnet werkt op 150 kV of 380 kV, waarna de spanning in onderstations wordt verlaagd naar middenspanning: 10 kV of 20 kV. Via het middenspanningsnet worden wijken, bedrijventerreinen en grote afnemers gevoed. Pas in de wijktransformator (het groene kastje op straat) wordt de spanning verlaagd naar de bekende 230/400 volt.
Overstijgt uw vermogensbehoefte de capaciteit van zo'n wijktransformator, doorgaans bij meer dan 3x80A of circa 55 kVA, dan krijgt u een eigen aansluiting op het middenspanningsnet. U krijgt dan een eigen transformator die de 10 kV of 20 kV verlaagt naar 400 volt voor uw installatie. Dat biedt niet alleen veel meer vermogen (typisch 250 kVA tot meerdere MVA), maar ook een betere spanningskwaliteit, lagere transporttarieven per kWh en volledige onafhankelijkheid van andere afnemers op het laagspanningsnet.
Het middenspanningsnet (10–20 kV) vormt de schakel tussen het hoogspanningsnet en de eindgebruiker.
10 kV en 20 kV: het verschil uitgelegd
Beide spanningsniveaus worden in Nederland toegepast. De onderstaande vergelijking toont de belangrijkste technische verschillen.
| Kenmerk | 10 kV | 20 kV |
|---|---|---|
| Spanning | 10.000 volt (10 kV) | 20.000 volt (20 kV) |
| Gebruikelijk in regio | Stedelijke gebieden, oudere netten | Nieuwere netten, landelijke gebieden |
| Typische netbeheerders | Liander (hoofdzakelijk), delen Stedin | Enexis, Stedin (veel regio's), nieuwbouw Liander |
| Kabeldiameter (typisch) | 3x1x240 mm² Cu of Al | 3x1x240 mm² Cu of Al (hogere isolatie) |
| Maximaal vermogen per kabel | Circa 5–8 MVA | Circa 10–16 MVA |
| Transformatie naar laagspanning | 10 kV → 400 V (of 230 V) | 20 kV → 400 V (of 230 V) |
| Stroomverliezen | Relatief hoger bij lange afstanden | Lager bij langere kabelafstanden |
| Schakelmateriaal | Compact, lagere isolatieniveaus | Iets groter, hogere isolatie-eisen |
Let op: het spanningsniveau wordt bepaald door de netbeheerder en het bestaande distributienet op uw locatie. M2E ontwerpt uw station op het juiste spanningsniveau en zorgt dat alle componenten, van kabels tot transformator, hierop zijn afgestemd.
Welke netbeheerder, welk spanningsniveau?
Nederland telt meerdere netbeheerders, elk met een eigen verzorgingsgebied en eigen technische voorschriften. Het spanningsniveau hangt af van de netbeheerder in uw regio.
Liander
Voornamelijk 10 kV
Amsterdam, Gelderland, Noord-Holland, Flevoland
Liander is de grootste netbeheerder van Nederland en hanteert in het overgrote deel van zijn verzorgingsgebied een 10 kV-distributienet. In nieuwbouwgebieden wordt soms 20 kV toegepast, maar dat is nog uitzonderlijk. Ligt uw bedrijf in het Liander-gebied, dan ontwerpt M2E uw station op 10 kV conform de technische voorschriften van Liander.
Enexis
10 kV en 20 kV (regio-afhankelijk)
Noord-Brabant, Limburg, Groningen, Overijssel, Drenthe
Enexis hanteert zowel 10 kV als 20 kV, afhankelijk van de regio en het bouwjaar van het net. In Brabant en Limburg is 20 kV gebruikelijk, terwijl in oudere delen van Groningen en Overijssel nog 10 kV voorkomt. M2E heeft ruime ervaring met beide spanningsniveaus in het Enexis-gebied en kent het Programma van Eisen (PvE) per regio.
Stedin
10 kV en 20 kV
Rotterdam, Den Haag, Utrecht, Zuid-Holland
Stedin bedient het dichtbevolkte westen van Nederland en past zowel 10 kV als 20 kV toe. In het Rotterdamse havengebied en nieuwbouwwijken is 20 kV gangbaar, terwijl in de binnenstad van Den Haag en Utrecht veel 10 kV-netten actief zijn. M2E stemt het stationsontwerp af op het lokale spanningsniveau en de Stedin-richtlijnen.
Regionale netbeheerders
Wisselend per regio
Westland Infra, RENDO, Enduris en andere lokale partijen
Naast de drie grote netbeheerders zijn er regionale partijen met eigen technische voorschriften. Westland Infra bedient het Westland (glastuinbouw), RENDO het noorden van Overijssel en Drenthe, en Enduris Zeeland. M2E heeft met al deze partijen samengewerkt en kent hun eisen, doorlooptijden en aansluitprocedures.
Wanneer heeft u een MS-aansluiting nodig?
Gebruik onderstaande checklist om te bepalen of uw situatie een middenspanningsaansluiting vereist.
Vermogensvraag boven 3x80A (circa 55 kVA)?
Ja → MSZodra uw vermogensbehoefte de maximale capaciteit van een laagspanningsaansluiting overschrijdt, is een middenspanningsaansluiting noodzakelijk. Dat geldt voor zowel afname als teruglevering. In de praktijk ligt de grens bij veel netbeheerders zelfs lager: vanaf 3x160A wordt een MS-aansluiting vaak al geadviseerd, omdat de kosten dan gunstiger zijn dan bij een zware LS-aansluiting.
Grootschalige PV-teruglevering (> 100 kWp)?
Ja → MSZonnestroominstallaties boven de 100 kWp produceren op piekmomenten meer stroom dan via een standaard LS-aansluiting kan worden teruggeleverd. De netbeheerder vereist in dat geval een MS-aansluiting om de opgewekte energie veilig en efficiënt aan het net te leveren. Dat geldt ook voor situaties waarin de teruglevering de afname overschrijdt.
Snellaadinfrastructuur (> 150 kW)?
Meestal → MSEén snellader van 150 kW trekt al bijna het volledige vermogen van een 3x80A-aansluiting. Bij twee of meer snelladers, of bij ultrasnelladers van 300 kW of meer, is een MS-aansluiting vrijwel altijd noodzakelijk. M2E adviseert over de combinatie van laadinfra met een eigen transformatorstation, inclusief laadmanagement en batterijbuffer.
Datacenter of serverruimte?
Altijd → MSDatacenters hebben niet alleen een hoge vermogensbehoefte, maar stellen ook extreme eisen aan de leveringsbetrouwbaarheid. Een MS-aansluiting met redundante voeding (twee onafhankelijke kabels of ringvoeding) is de standaard. M2E levert stations voor datacenters met dubbele transformatoren, automatische omschakeling en UPS-integratie.
Meerdere gebouwen op één terrein?
Meestal → MSWilt u meerdere gebouwen vanuit één punt voeden, bijvoorbeeld op een campus of bedrijventerrein, dan is een eigen MS-aansluiting met een centraal station doorgaans de meest efficiënte en voordelige oplossing. U kunt de voeding per gebouw scheiden met aparte transformatoren of LS-verdeelinstallaties.
Warmtepompen of elektrische procesverwarming?
Meestal → MSDe overstap van gasgestookte verwarming naar elektrische warmtepompen of inductieverwarming verhoogt de vermogensvraag aanzienlijk. Een kantoorpand dat overschakelt op een warmtepomp kan zijn piekvermogen verdubbelen. Neem deze toekomstige groei mee in uw vermogensbepaling om te voorkomen dat u later opnieuw moet investeren.
De aansluitprocedure stap voor stap
Van de eerste vermogensinventarisatie tot het moment dat de stroom loopt: M2E begeleidt u door alle zeven stappen.
Vermogensinventarisatie
We brengen uw huidige en toekomstige vermogensbehoefte in kaart. Dit omvat niet alleen het huidige verbruik, maar ook geplande uitbreidingen zoals zonnepanelen, laadinfrastructuur, warmtepompen of nieuwe productielijnen. Op basis van deze inventarisatie bepalen we het benodigde aansluitvermogen en het type station.
Offerteaanvraag netbeheerder
M2E dient namens u de netaanvraag in bij de regionale netbeheerder. Dit resulteert in een aansluitofferte met daarin de aansluitbijdrage, de technische eisen (het PvE), de doorlooptijd en het aansluitpunt. Wij beoordelen de offerte voor u en adviseren over mogelijke verbeteringen.
Technisch ontwerp station
Onze engineers ontwerpen het transformatorstation op basis van de eisen van de netbeheerder en uw specifieke behoeften. Dit omvat het schakelschema, de selectiviteitsberekening, de componentkeuze (transformator, schakelinstallatie, beveiliging) en de ruimtelijke inpassing op uw locatie.
Vergunningstraject
Parallel aan het technisch ontwerp starten we het vergunningentraject. Dit omvat de bestemmingsplancheck, de omgevingsvergunning en eventueel een milieumelding. M2E verzorgt de volledige aanvraag en correspondentie met de gemeente, zodat u hier geen omkijken naar heeft.
Bouw en installatie
Het station wordt geproduceerd en op locatie geplaatst. Onze monteurs verzorgen de fundatie, het kabeltracé, de plaatsing van het station, de interne bekabeling en de aansluiting van alle componenten. Alles conform NEN 1010, NEN 3840 en de eisen van de netbeheerder.
Inspectie door de netbeheerder
Na voltooiing van de installatie voert de netbeheerder een inspectie uit. Daarbij wordt gecontroleerd of het station voldoet aan het PvE en of de aansluiting technisch correct is uitgevoerd. M2E bereidt deze inspectie voor en is aanwezig om eventuele vragen direct te beantwoorden.
Start energielevering
Na goedkeuring door de netbeheerder wordt het station aangesloten op het middenspanningsnet en in bedrijf gesteld. M2E levert de volledige opleverdocumentatie, inclusief as-built tekeningen, testprotocollen, beveiligingsinstellingen en bedieningsinstructies voor uw technisch personeel.
Kosten van een MS-aansluiting
De kosten van een middenspanningsaansluiting bestaan uit verschillende onderdelen. Hieronder een realistisch overzicht per post.
Aansluitbijdrage netbeheerder
€15.000–€50.000
De aansluitbijdrage is een eenmalige vergoeding aan de netbeheerder voor het aanleggen van de middenspanningskabel van het openbare net naar uw perceel. De hoogte hangt af van de afstand tot het dichtstbijzijnde MS-verdeelstation, het gevraagde vermogen en of er graafwerk in openbaar gebied nodig is. Bij korte afstanden (< 100 meter) liggen de kosten aan de onderkant; bij langere tracés of complexe ondergrond kunnen ze oplopen tot boven de €50.000.
Klantstation of compactstation
€25.000–€150.000

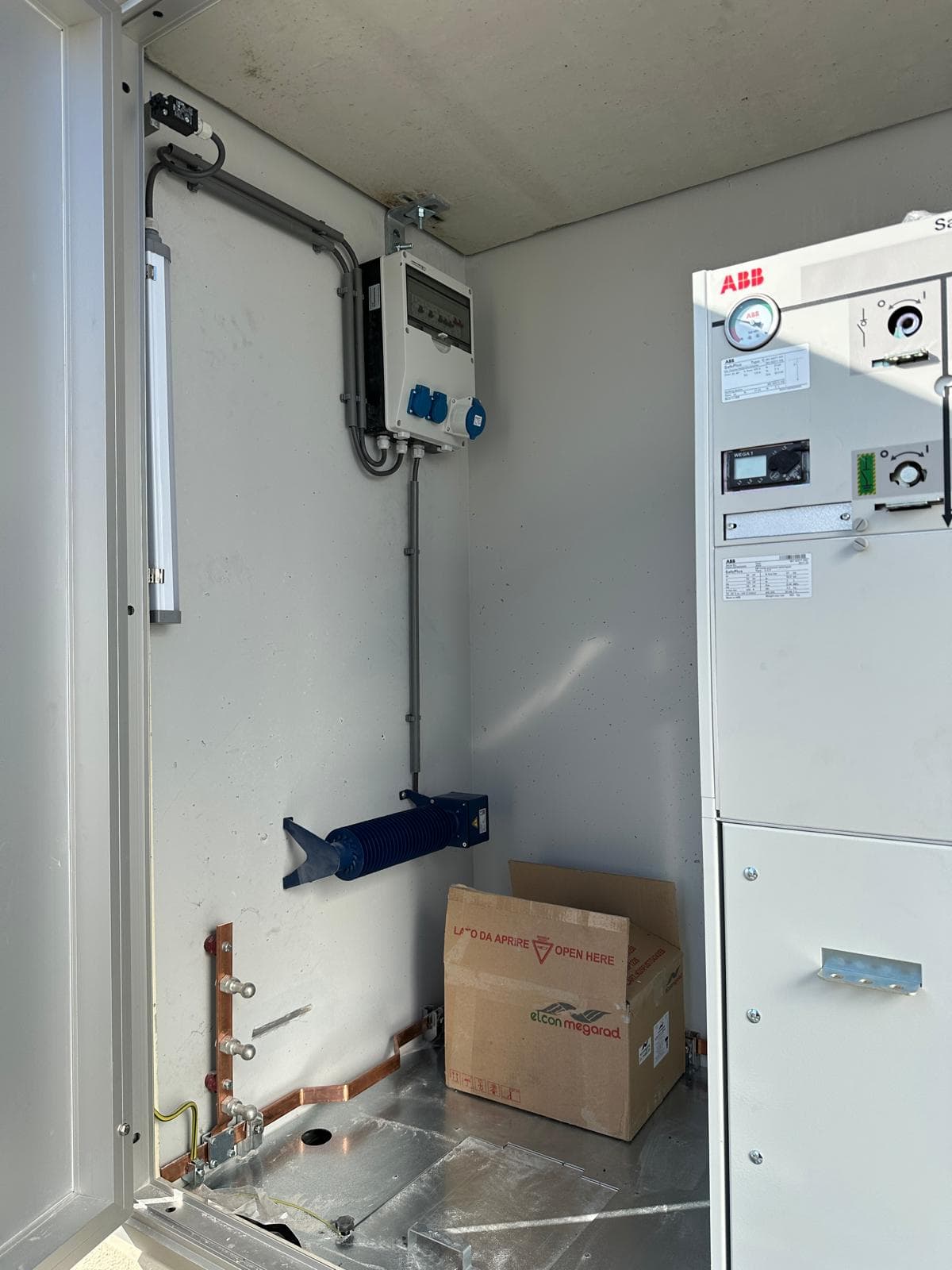

Het transformatorstation zelf omvat de behuizing (beton of metaal), de MS-schakelinstallatie, de transformator(en), de LS-verdeler en de beveiligingsapparatuur. Een standaard compactstation met één transformator van 630 kVA begint rond de €25.000, terwijl een betreedbaar inkoopstation met meerdere transformatoren en uitgebreide schakelinstallatie kan oplopen tot €150.000 of meer. M2E levert stations in elke configuratie en adviseert over de beste verhouding tussen prijs en prestatie.
Civiele werken en fundatie
€5.000–€25.000
De civiele werkzaamheden omvatten de fundering van het station (gewapende betonplaat of prefab), grondwerk voor het kabeltracé, eventuele gestuurde boringen onder wegen of sloten, en de terreinafwerking. De kosten hangen sterk af van de bodemgesteldheid, de afstand van het station tot het aansluitpunt en de complexiteit van het tracé. M2E coördineert deze werkzaamheden met gespecialiseerde civiele aannemers.
Periodieke kosten
€1.500–€5.000 per jaar
Na oplevering heeft u te maken met jaarlijkse kosten: het transporttarief van de netbeheerder (afhankelijk van vermogen en verbruik), preventief onderhoud van het station (jaarlijkse inspectie, thermografie, schakelproeven) en eventueel een servicecontract voor storingsdienst. M2E biedt onderhoudscontracten aan waarmee u deze kosten voorspelbaar houdt en de bedrijfszekerheid van uw installatie hoog houdt.
Terugverdientijd
Door de structureel lagere transporttarieven voor middenspanning ten opzichte van laagspanning verdient de investering zich in veel gevallen binnen 3 tot 7 jaar terug. Bij een bedrijf met 400 kVA en een jaarverbruik van 600.000 kWh kan de jaarlijkse besparing op transportkosten oplopen tot €8.000–€15.000. De levensduur van een goed onderhouden station is 30 tot 40 jaar.
M2E regelt het hele traject
Van het eerste adviesgesprek tot de oplevering en het onderhoud daarna. Eén partij die alles coördineert voor uw 10kV- of 20kV-aansluiting.
Eén aanspreekpunt voor het hele traject
Bij M2E heeft u één projectleider die het volledige traject coördineert: van de eerste vermogensbepaling en de netaanvraag bij de netbeheerder, via het technisch ontwerp en de vergunningen, tot de installatie, inbedrijfstelling en oplevering. U hoeft niet te schakelen tussen een adviseur, een installateur, een civiel aannemer en de netbeheerder: dat doen wij voor u. Dat bespaart u tijd, voorkomt miscommunicatie en zorgt voor een voorspelbaar traject met een heldere planning.
Ervaring met alle netbeheerders
Elke netbeheerder in Nederland hanteert eigen technische voorschriften, aansluitprocedures en doorlooptijden. M2E werkt dagelijks samen met Liander, Enexis, Stedin, Westland Infra, Enduris, RENDO en andere regionale partijen. Wij kennen het PvE, de standaard componentlijsten en de contactpersonen bij elke netbeheerder. Zo versnellen wij het traject en adviseren wij u over de snelste route naar uw aansluiting.
Bewezen kwaliteit en certificering
M2E beschikt over alle benodigde certificeringen voor het werken aan middenspanningsinstallaties, waaronder de SCOPE 10 en SCOPE 12 erkenningen. Onze monteurs zijn BEI- en VOP-gecertificeerd voor het werken in middenspanningsnetten. Elke installatie wordt opgeleverd met volledige documentatie, testprotocollen en conformiteitsverklaringen. Met honderden opgeleverde stations door heel Nederland is onze kwaliteit bewezen en geborgd.
Onderhoud en service na oplevering
Een transformatorstation vraagt om periodiek onderhoud: jaarlijkse visuele inspectie, thermografie, schakelproeven en transformatoroliemetingen (bij oliegevulde transformatoren). M2E biedt flexibele onderhoudscontracten aan, van basisinspectie tot volledige SLA met 24/7-storingsdienst en gegarandeerde responstijden. Zo houdt u de bedrijfszekerheid van uw installatie hoog en voorkomt u onverwachte uitval die uw bedrijfsproces verstoort.
Veelgestelde vragen over de middenspanningsaansluiting
Antwoorden op de meest gestelde vragen over 10kV- en 20kV-aansluitingen.
